Tomada com aterramento: por que importa e como identificar na sua instalação

Quase toda tomada nova instalada no Brasil desde 2010 tem três pinos: dois para fase e neutro, e um terceiro no centro (no padrão NBR 14136) destinado ao aterramento. O problema é que ter o furo do aterramento na tomada não significa que o aterramento realmente existe na instalação. Em milhões de residências com fiação mais antiga ou obras mal executadas, o terceiro pino é decorativo — conectado a nada.

Isso importa porque o aterramento não é apenas uma formalidade de norma técnica. É o componente da instalação elétrica que, em caso de falha de isolamento em um equipamento, oferece um caminho seguro para a corrente de falta — em direção ao solo, não através do corpo de quem toca o aparelho. Sem aterramento, equipamentos sensíveis ficam sujeitos a danos por surtos e a pessoa que toca o gabinete pode levar um choque.

Este artigo explica como o aterramento funciona, como verificar se a instalação da sua casa realmente tem um aterramento funcional e quais os riscos práticos de operar sem ele.

Como funciona o aterramento elétrico

O sistema elétrico residencial tem três condutores principais: fase (tensão), neutro (retorno da corrente) e terra (proteção). Em condições normais, a corrente flui pela fase, passa pelo equipamento e retorna pelo neutro. O condutor de terra não conduz corrente em operação normal.

O terra entra em ação quando há uma falha de isolamento no equipamento — quando a corrente elétrica encontra um caminho não planejado até a carcaça metálica do aparelho. Sem aterramento, essa carcaça fica energizada: qualquer pessoa que a toque com os pés no chão fecha o circuito através do próprio corpo. Com aterramento, a corrente encontra um caminho de baixa resistência direto para o solo e aciona o disjuntor diferencial (se houver) ou simplesmente se dissipa sem criar risco imediato.

O aterramento também protege equipamentos eletrônicos sensíveis contra acúmulo de eletricidade estática e reduz interferências eletromagnéticas. Computadores, televisores, aparelhos de som e equipamentos médicos domésticos funcionam melhor e têm vida útil maior em instalações com aterramento de qualidade.

O padrão atual para instalações residenciais brasileiras é a ABNT NBR 5410, que especifica os requisitos mínimos para sistemas de aterramento. Consulte a ABNT Catálogo para acessar a norma.

Como identificar o padrão da tomada e o que isso indica

O Brasil tem um histórico de múltiplos padrões de tomada, o que complica a identificação visual:

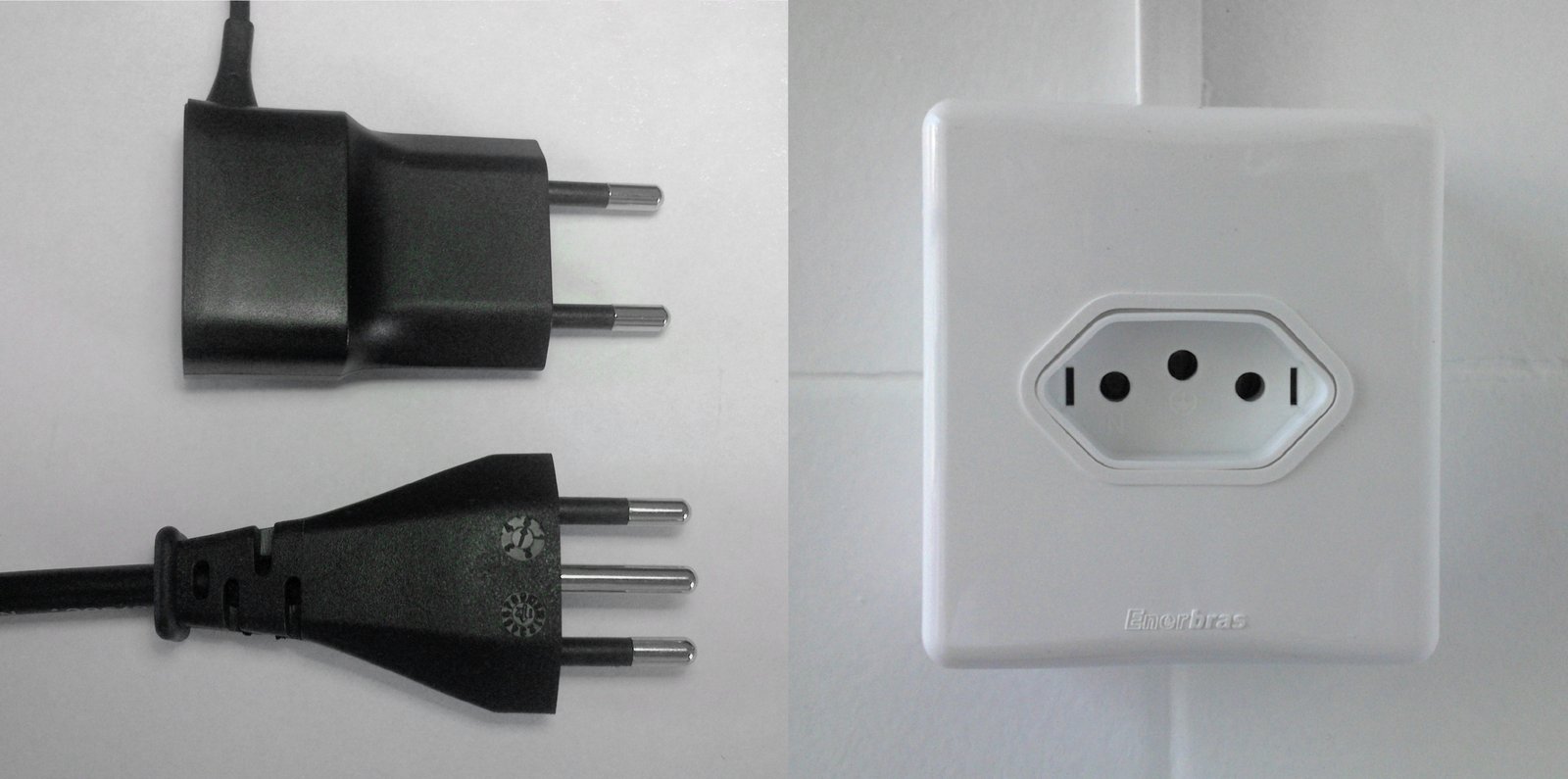

Padrão NBR 14136 (atual, desde 2010): Tomadas com dois pinos redondos e um pino central redondo (para aterramento). O pino central menor é o terra. É o padrão obrigatório para instalações novas desde 2010. A presença do terceiro pino indica que a tomada foi projetada para aterramento — mas não garante que o condutor de terra esteja conectado na instalação.

Padrão antigo redondo (2 pinos): Tomadas com dois furos redondos sem pino central. Não têm aterramento por definição. Muito comum em residências construídas antes de 2000.

Padrão antigo “T” ou “europeu”: Dois pinos chatos em V. Sem aterramento no padrão mais comum encontrado no Brasil.

A simples substituição de tomadas antigas por tomadas novas no padrão NBR 14136 não cria aterramento. Para que o terceiro pino funcione, é necessário que o condutor de terra (geralmente verde ou verde-amarelo) esteja presente no eletroduto que alimenta aquela tomada e conectado ao eletrodo de aterramento (vergalhão ou placa enterrada).

🔗 Ver Tomadas com Aterramento na Amazon  |  Ver no Mercado Livre

Como verificar se o aterramento está realmente funcional

Existem três formas práticas de verificar o aterramento, com diferentes níveis de confiabilidade:

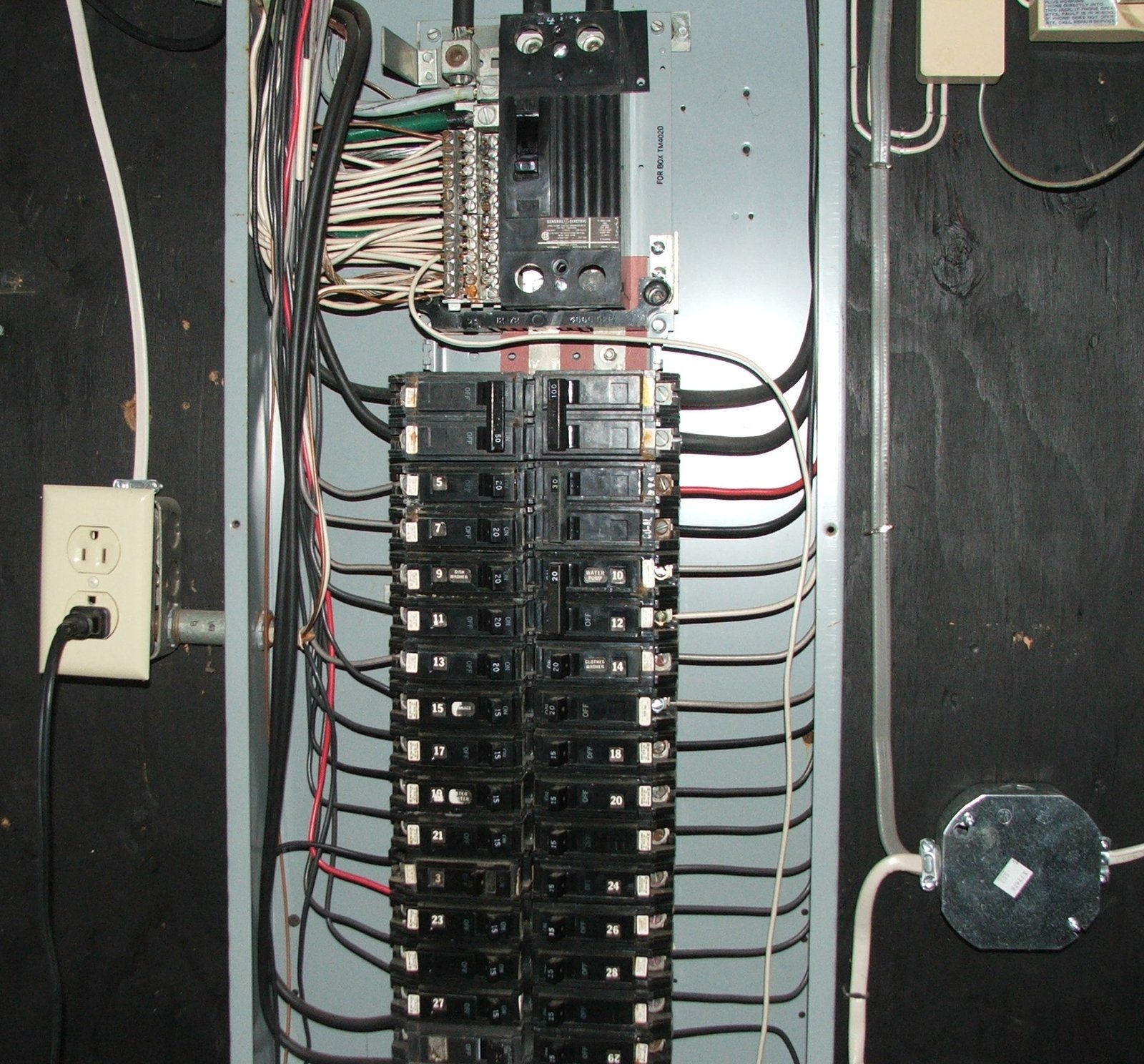

1. Teste visual (menos confiável): Abrir a caixa de passagem ou a própria tomada (com o disjuntor desligado) e verificar se há três fios conectados: fase (vermelho, preto ou outra cor), neutro (branco ou azul) e terra (verde ou verde-amarelo). Se só houver dois fios, não há terra. Se houver três fios, ainda não garante que o terra está conectado ao eletrodo — pode ser um fio “terra fantasma” conectado apenas ao neutro no quadro.

2. Teste com multímetro (confiável): Com o multímetro em modo voltagem CA, mede-se a tensão entre os pinos da tomada:

• Fase–Neutro: deve indicar ~127 V ou ~220 V dependendo da instalação
• Fase–Terra: deve indicar valor similar ao Fase–Neutro (≈ mesma tensão)
• Neutro–Terra: deve indicar valor muito baixo, idealmente abaixo de 3 V

Se a leitura Fase–Terra for zero ou muito baixa (próxima de zero), o terra não está conectado. Se Neutro–Terra mostrar valor significativo (acima de 5–10 V), pode indicar problema na instalação de aterramento ou mal dimensionamento do neutro.

3. Detector de tensão (teste rápido): Um detector de tensão sem contato pode verificar se o pino terra está energizado quando deveria estar a 0 V — o que indicaria um “terra falso” conectado à fase por engano. É uma verificação rápida, mas menos completa que o multímetro.

🔗 Ver Multímetro Digital na Amazon  |  Ver no Mercado Livre

Riscos reais de operar sem aterramento

Situação	Sem aterramento	Com aterramento
Falha de isolamento em lavatriz	Carcaça energizada; choque ao tocar	Corrente drena para terra; disjuntor DR desliga
Surto de tensão (raio na rede)	Dano direto a equipamentos sensíveis	DPS + terra dissipa o surto com menor dano
Eletricidade estática em computador	Acúmulo pode danificar componentes	Terra dissipa cargas estáticas continuamente
Interferência eletromagnética	Maior susceptibilidade a ruído elétrico	Terra serve como referência estável
Uso de chuveiro elétrico com falha	Risco grave de eletrocussão	DR + aterramento oferecem proteção combinada

O disjuntor diferencial residual (DR ou RCCB) é complementar ao aterramento, não substituto. O DR detecta diferença entre corrente que entra e sai do circuito — quando há fuga de corrente pelo corpo de uma pessoa, ele desliga em milissegundos. Mas para funcionar adequadamente, precisa de uma instalação de aterramento com baixa impedância. Sem terra, o DR ainda funciona para proteção de pessoas, mas com eficácia reduzida.

O que fazer se a instalação não tiver aterramento

A regularização de uma instalação sem aterramento requer um eletricista habilitado (com ART — Anotação de Responsabilidade Técnica). As opções variam de acordo com a situação:

Instalação nova de aterramento: Instalação de eletrodo (vergalhão de cobre ou aço galvanizado enterrado a pelo menos 2,4 m de profundidade conforme NBR 5410), condutor de aterramento até o quadro de distribuição e redistribuição do fio verde-amarelo para todos os pontos. É a solução completa e permanente.

Soluções paliativas (para casos específicos): Em apartamentos onde o aterramento do quadro está presente mas não chegou a algumas tomadas, pode ser viável adicionar o condutor de terra apenas nos circuitos que alimentam equipamentos críticos (computadores, televisores, equipamentos de saúde).

Proteção complementar: Dispositivos de proteção contra surtos (DPS) instalados no quadro reduzem os riscos de danos por surtos de tensão mesmo em instalações sem aterramento ideal. Não substituem o terra, mas oferecem uma camada adicional de proteção para equipamentos.

Para entender mais sobre o quadro elétrico e como identificar problemas, veja também como funciona o disjuntor diferencial residual e quando ele precisa ser trocado.

🔗 Ver Detector de Tensão na Amazon  |  Ver no Mercado Livre

Conclusão

Ter tomadas no padrão NBR 14136 com três pinos não é garantia de aterramento funcional. A única forma de verificar é medir a tensão entre os condutores com um multímetro ou solicitar a avaliação de um eletricista com medidor de resistência de terra (terrômetro).

O próximo passo concreto é testar ao menos as tomadas onde ficam os equipamentos mais importantes da casa — computadores, televisores, geladeira e chuveiro elétrico. Se a medição indicar ausência de terra, priorize a regularização por um profissional habilitado: é uma das melhorias elétricas com melhor relação entre custo e segurança em uma residência.

---
