Fio elétrico: bitola, cor e o que cada um significa em casa

Entender o básico sobre fios elétricos não exige formação técnica — e pode ser a diferença entre identificar um problema simples e chamar eletricista desnecessariamente, ou pior, não perceber um problema real. Este artigo explica o que significam as bitolas, as cores e como saber qual fio é qual na instalação da sua casa.

O que é bitola e por que importa

A bitola é a seção transversal do fio, medida em mm². Quanto maior a bitola, mais corrente elétrica o fio consegue conduzir com segurança. Usar fio de bitola insuficiente para a carga do circuito resulta em aquecimento — e aquecimento em fio elétrico é risco de incêndio.

Bitola	Corrente máxima (embutido)	Uso típico em residência
1,5 mm²	~15A	Iluminação, tomadas de uso geral (TUG) — lampadas, TV, carregadores
2,5 mm²	~20A	Tomadas de uso específico (TUE) — geladeira, máquina de lavar, micro-ondas
4,0 mm²	~25A	Chuveiro elétrico, ar-condicionado split menor
6,0 mm²	~32A	Chuveiro de alta potência, ar-condicionado maior
10,0 mm²+	~40A+	Alimentação do quadro de distribuição, entrada principal

Esses valores são para fio embutido em eletroduto dentro de parede. Fio exposto ao ar dissipa melhor e suporta ligeiramente mais corrente — mas a instalação embutida é o caso mais comum em residências.

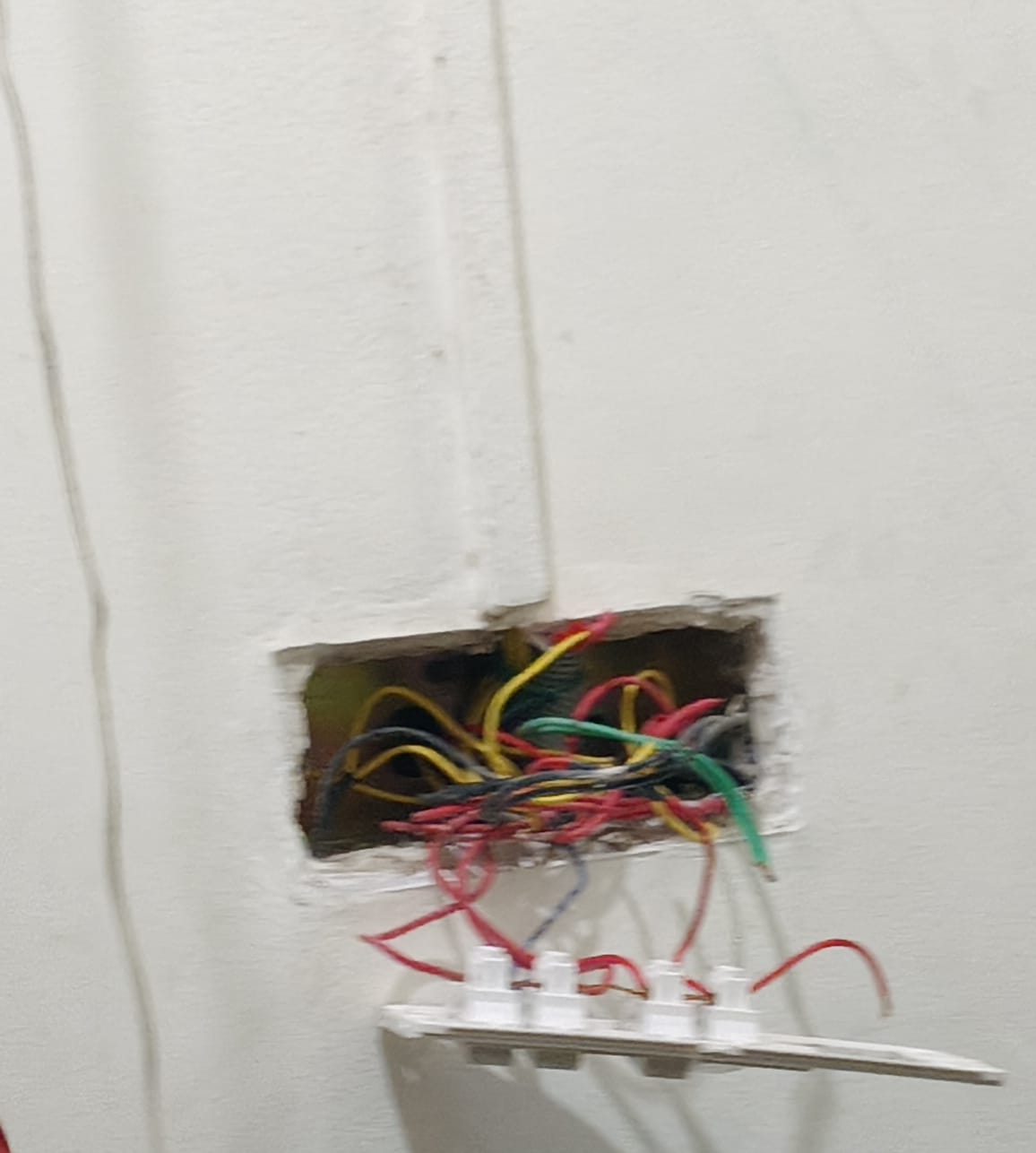

As cores dos fios e o que cada uma significa

No Brasil, a norma NBR 5410 define as cores para instalações elétricas:

Cor	Função	Voltagem em relação ao neutro
Verde ou verde-amarelo	Terra (aterramento)	0V
Azul claro	Neutro	0V
Preto, vermelho ou outras cores	Fase (vivo)	127V ou 220V

Atenção: Em instalações mais antigas (antes da norma ser amplamente adotada), as cores podem ser diferentes — preto pode ser neutro, amarelo pode ser fase. Nunca assuma a função de um fio pela cor sem verificar com multímetro ou detector de tensão.

🔗 Ver fios elétricos na Amazon  |  Ver no Mercado Livre

Fio × cabo: qual a diferença

Fio: condutor único (sólido ou flexível), sem capa externa além da isolação individual. Mais rígido.

Cabo: conjunto de fios envoltos por uma capa externa protetora adicional. Mais flexível e mais usado em instalações expostas, extensões e locais sujeitos a movimento.

Para instalação elétrica fixa em residência (dentro de parede), o fio isolado é o mais comum — veja também como passar fiação elétrica em parede. Para extensões e fiação exposta, o cabo é mais adequado.

Fio rígido vs. fio flexível

Dentro da bitola, os fios podem ser sólidos (uma barra de cobre) ou flexíveis (vários fios finos torcidos). O flexível é mais fácil de dobrar e passar por eletrodutos com curvas. O rígido é mais barato mas quebra com dobras repetidas. Para instalação fixa, qualquer um dos dois serve. Para conexões que vão ser movidas com frequência, use sempre flexível.

O que verificar antes de adicionar aparelho em tomada

Antes de ligar um equipamento de alta potência (ar-condicionado, chuveiro, forno elétrico) em uma tomada existente, verifique:

• Qual o disjuntor e a amperagem que protegem aquele circuito
• Se a tomada tem 3 pinos (com aterramento) para equipamentos que exigem terra
• Se já há outros equipamentos ligados no mesmo circuito que somem à carga

Instalações novas para equipamentos de alta potência sempre devem ser feitas por eletricista habilitado.

Como identificar a bitola de um fio existente

Se você precisa saber a bitola de um fio já instalado (por exemplo, para comprar fio igual em uma extensão de circuito), algumas opções:

• Verificar a marcação impressa na capa do fio: a maioria dos fabricantes imprime a bitola, a cor e outras especificações diretamente na isolação — procure ao longo do comprimento do fio, às vezes em trechos específicos
• Consultar o projeto elétrico da casa, se existir: plantas de instalação elétrica costumam indicar a bitola usada em cada circuito
• Medir o diâmetro com paquímetro: em caso de dúvida, um eletricista consegue estimar a bitola aproximada medindo o diâmetro do condutor (sem a capa isolante) e comparando com tabelas de referência

Na dúvida sobre a bitola de um circuito existente, principalmente antes de aumentar a carga daquele ponto, o mais seguro é consultar um eletricista em vez de estimar visualmente.

Sinais de que a fiação pode estar subdimensionada

Um fio de bitola insuficiente para a carga do circuito não avisa antes de virar um problema sério — por isso vale prestar atenção a sinais de alerta:

• Tomada ou fiação quente ao toque: fios e tomadas não devem esquentar perceptivelmente durante o uso normal; calor é sinal de sobrecarga ou mau contato

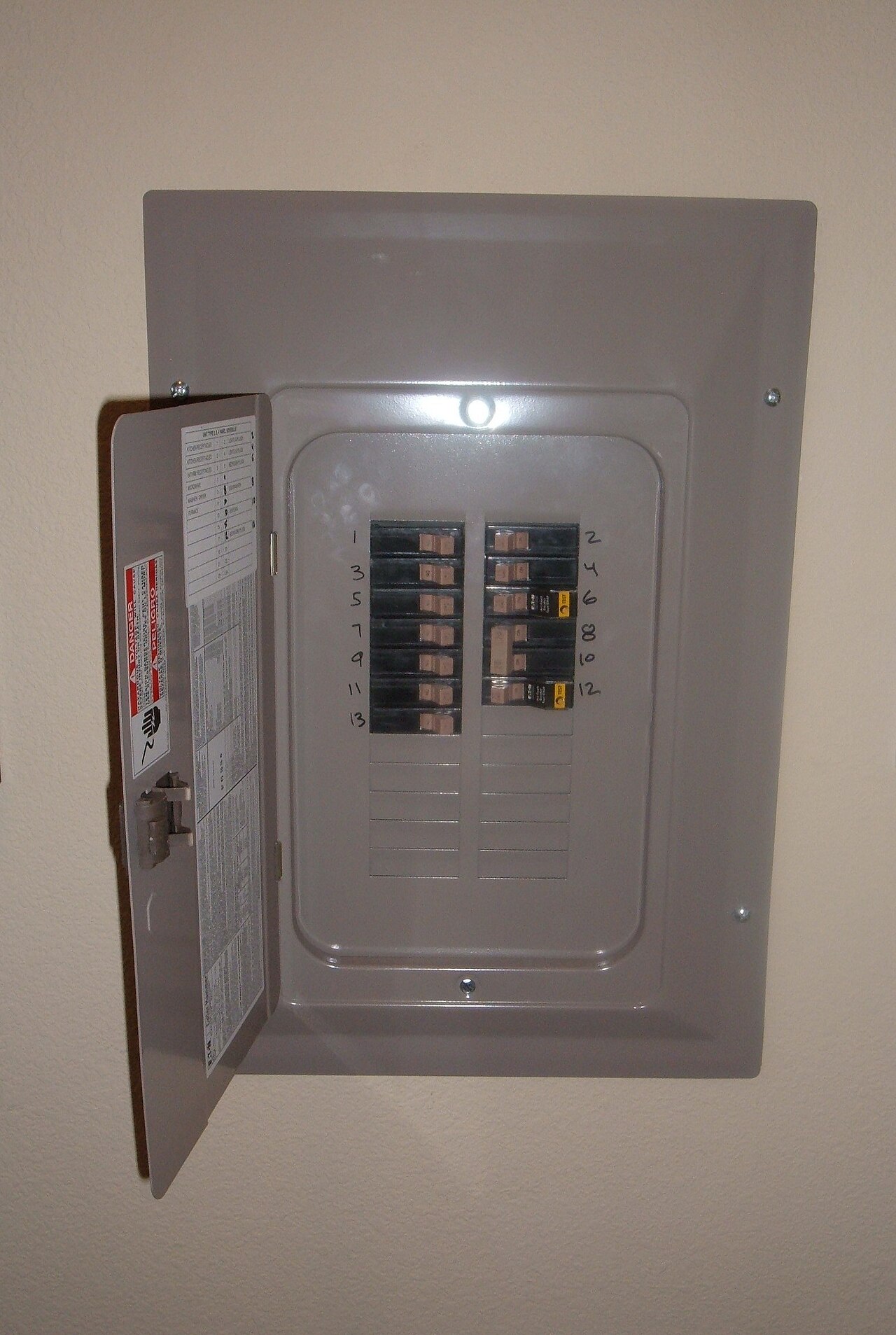

• Cheiro de queimado perto de tomadas ou do quadro de disjuntores: esse sinal nunca deve ser ignorado — desligue o disjuntor do circuito e não use a tomada até um eletricista avaliar
• Disjuntor que desarma com frequência: pode indicar que o circuito está sendo exigido além da capacidade da fiação ou do próprio disjuntor
• Marcas de escurecimento na tomada ou no plugue: sinal de superaquecimento já ocorrido, mesmo que o circuito volte a funcionar normalmente depois
• Luzes que piscam ao ligar um equipamento de maior potência: pode indicar queda de tensão por fiação subdimensionada ou conexão com mau contato

Qualquer um desses sinais justifica desligar o circuito no disjuntor e chamar um eletricista habilitado para avaliar antes de continuar usando o ponto.

Erros comuns envolvendo fiação elétrica

• Usar extensão ou benjamim para múltiplos aparelhos de alta potência na mesma tomada: a fiação da extensão e da tomada original podem não suportar a soma das cargas, mesmo que cada aparelho individualmente esteja dentro do limite
• Emendar fios sem conector adequado: emendas feitas apenas torcendo os fios e cobrindo com fita isolante são mais propensas a mau contato e aquecimento do que conexões feitas com conectores apropriados
• Substituir fio de bitola menor “porque estava sobrando”: usar um fio de bitola inferior à recomendada para aquele circuito, mesmo que pareça funcionar no início, é um risco real de superaquecimento com o uso continuado
• Ignorar a cor do fio em reformas parciais de instalações antigas: misturar convenções de cores antigas e novas na mesma instalação aumenta a chance de erro em manutenções futuras, inclusive por outro profissional

Perguntas frequentes

Posso trocar a fiação de uma tomada sozinho?
Trocas simples, como substituir uma tomada quebrada pelo mesmo modelo, usando os mesmos fios já existentes, são consideradas reparos básicos por quem tem alguma prática. Já alterações que envolvem mudar a bitola do fio, adicionar carga nova ao circuito ou mexer no quadro de disjuntores devem ser feitas por eletricista habilitado.

É seguro desligar o disjuntor eu mesmo antes de mexer numa tomada?
Sim, desligar o disjuntor correspondente é justamente o procedimento de segurança recomendado antes de qualquer manuseio em tomadas ou interruptores. O cuidado extra é confirmar que o circuito certo foi desligado, testando com detector de tensão antes de tocar nos fios.

Fio mais grosso do que o necessário faz algum mal?
Usar uma bitola maior que a mínima recomendada para o circuito não é um problema de segurança — pelo contrário, oferece uma margem extra. O único ponto é o custo maior e a dificuldade de manusear fios muito grossos em eletrodutos estreitos.

Todo circuito da casa precisa de fio de terra?
Equipamentos com carcaça metálica e maior potência, como chuveiro elétrico, máquina de lavar e ar-condicionado, se beneficiam bastante do aterramento por questões de segurança. A forma como o aterramento está distribuído na instalação de uma casa específica é algo que um eletricista consegue avaliar no local.

---

Conclusão

Saber ler a bitola e a cor dos fios da sua casa ajuda a entender o que cada circuito suporta e a identificar problemas básicos. Verde/verde-amarelo = terra, azul = neutro, outras cores = fase — mas sempre verifique com detector antes de tocar. Para qualquer instalação nova, dimensionamento correto de fio e disjuntor é responsabilidade do eletricista habilitado.

Este artigo tem caráter informativo. Para instalações elétricas, consulte sempre um eletricista habilitado.
